Un diagrama de Venn es un esquema o representación gráfica que se utiliza para mostrar las relaciones lógicas entre dos o más conjuntos de cosas o grupos de datos.
Descripción

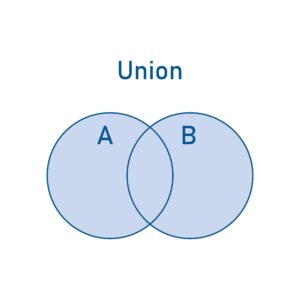

Esquema utilizado en teoría de conjuntos, que representa colecciones de elementos agrupados a partir de una determinada categoría y permite describir visualmente los puntos de coincidencia entre diversos conjuntos. Con el diagrama de Venn se pueden representar relaciones topológicas de unión, inclusión o disyunción.
Normalmente, los conjuntos se representan mediante círculos que se superponen.
Cada círculo representa un conjunto o categoría.
La región donde los círculos se solapan (la intersección) muestra los elementos que son comunes a todos esos conjuntos.
Las regiones que no se solapan representan los elementos que son únicos de cada conjunto.
Usos
Los diagramas de Venn sirven principalmente para:
- Comparar y contrastar: Es su uso más común. Permiten ver de forma inmediata las similitudes (la intersección) y las diferencias (las regiones no solapadas) entre categorías o conceptos.
- Organizar información: Ayudan a estructurar datos y a clasificar elementos.
- Resolver problemas de lógica y matemáticas: Son fundamentales en la teoría de conjuntos para visualizar operaciones como la unión, la intersección y el complemento.
- Toma de decisiones: En negocios o ciencias, pueden ayudar a identificar áreas de solapamiento o necesidades únicas entre diferentes grupos de clientes, productos o datos de investigación.
Elaboración
Elaborar un diagrama de Venn es un proceso sencillo que sigue estos pasos:
1. Definir los conjuntos
Identificamos claramente los dos o más conjuntos (categorías, grupos o ideas) que deseamos comparar.
Por ejemplo: Conjunto A: Perros y Conjunto B: Gatos.
2. Hacer una lista de elementos
Enumeraremos los elementos o características que pertenecen a cada conjunto. Por ejemplo:
- Perros (A): Ladran, tienen dueños, cazan ratones.
- Gatos (B): Maúllan, tienen dueños, cazan ratones.
3. Identificar la intersección (similitudes)
Buscamos los elementos que son comunes a todos los conjuntos. Estos elementos irán en la región central donde los círculos se solapan.
Ejemplo: «Tienen dueños» y «cazan ratones» son comunes a ambos, por lo que van en la intersección de A y B.
4. Identificar las diferencias (elementos únicos)
Buscamos los elementos que son exclusivos de cada conjunto. Estos se colocan en la parte del círculo que no se solapa.
Ejemplo: «Ladran» es único de A (perros). «Maúllan» es único de B (gatos).
5. Dibujar el diagrama
Dibujamos los círculos (o las formas que representen los conjuntos), asegurándonos de que se solapen. Asignaremos una etiqueta a cada círculo (A y B).
Añadimos los elementos a las regiones adecuadas:
- Colocamos las similitudes en la intersección.
- Colocamos las diferencias en las porciones exteriores de sus respectivos círculos.
